Modulsysteme im ISO Format – die flexible Innovation am Modulmarkt

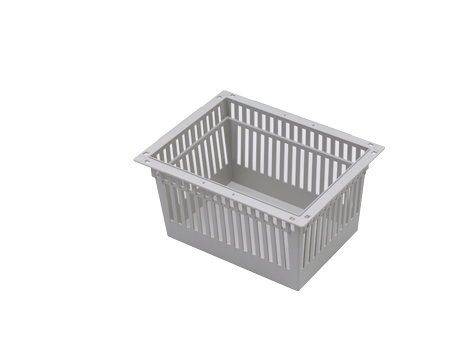

Das H+H FlexModul® steht für maximale Variabilität bei der Lagerung im ISO Format. Möglich wird das durch die Vereinigung von Wanne und Korb in einem Bauteil – ein Ergebnis intensiver Entwicklungsarbeit von H+H SYSTEM. Der Effekt: geringes Gewicht, optimaler Einblick in den Inhalt und ein auslaufsicherer Boden.

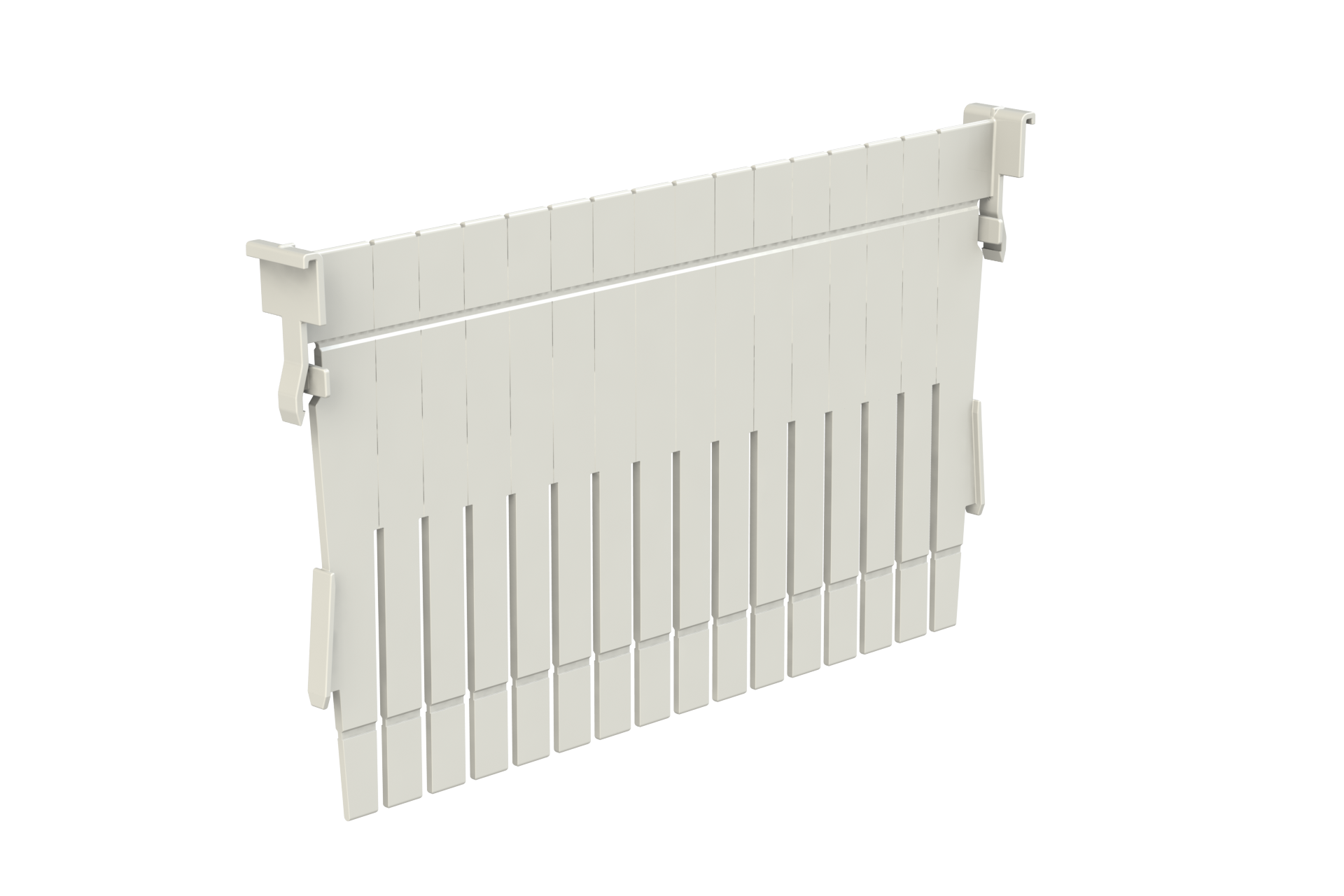

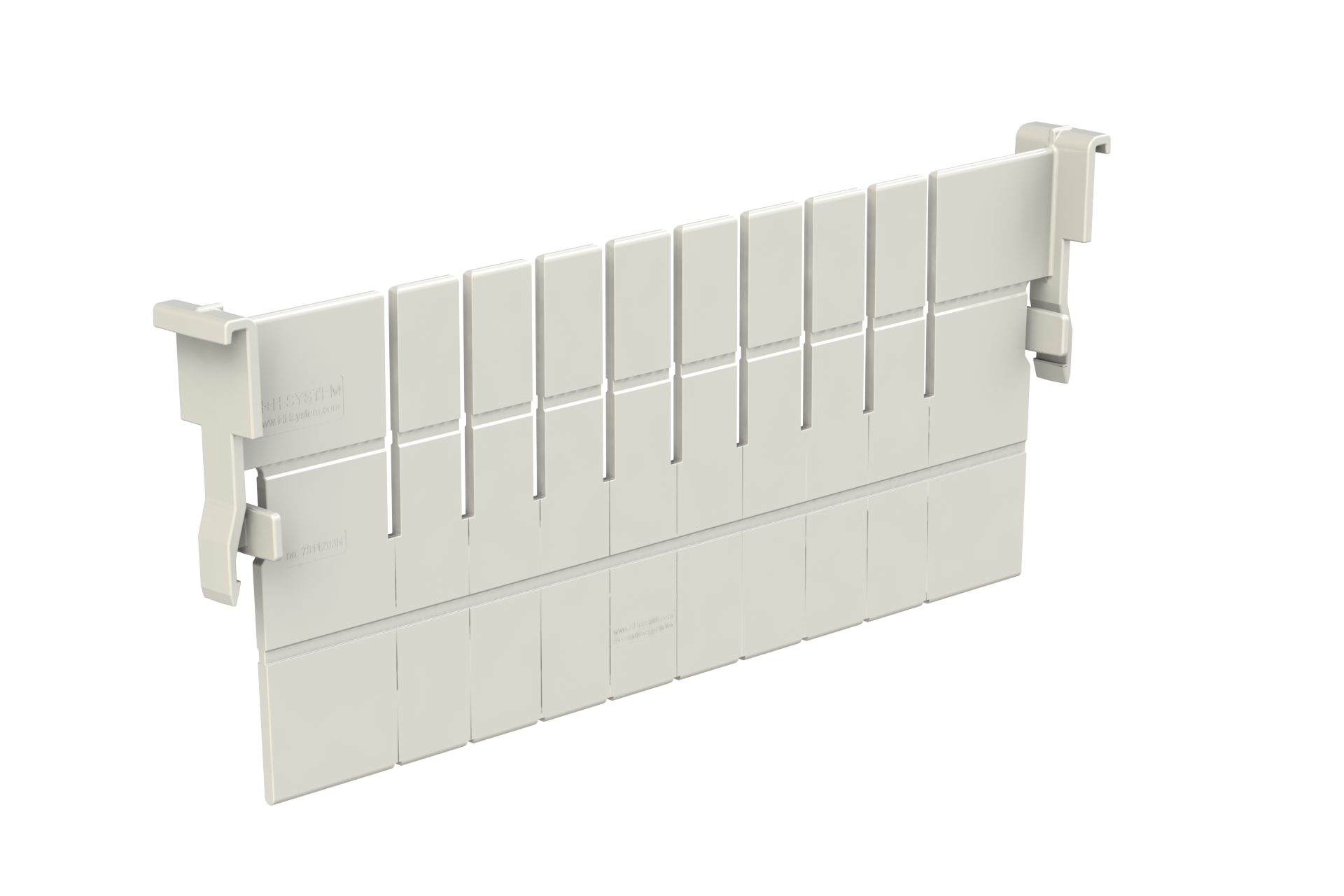

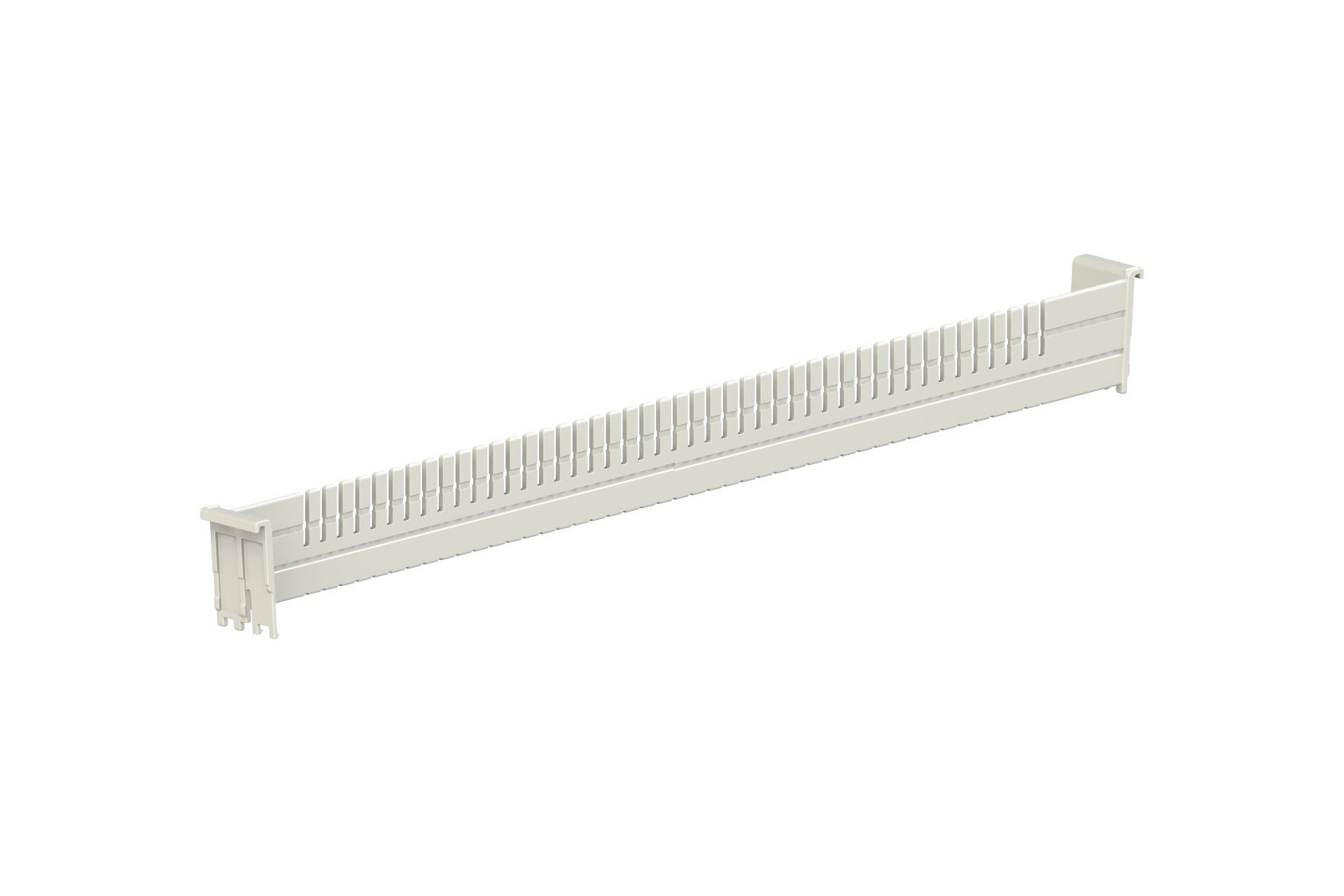

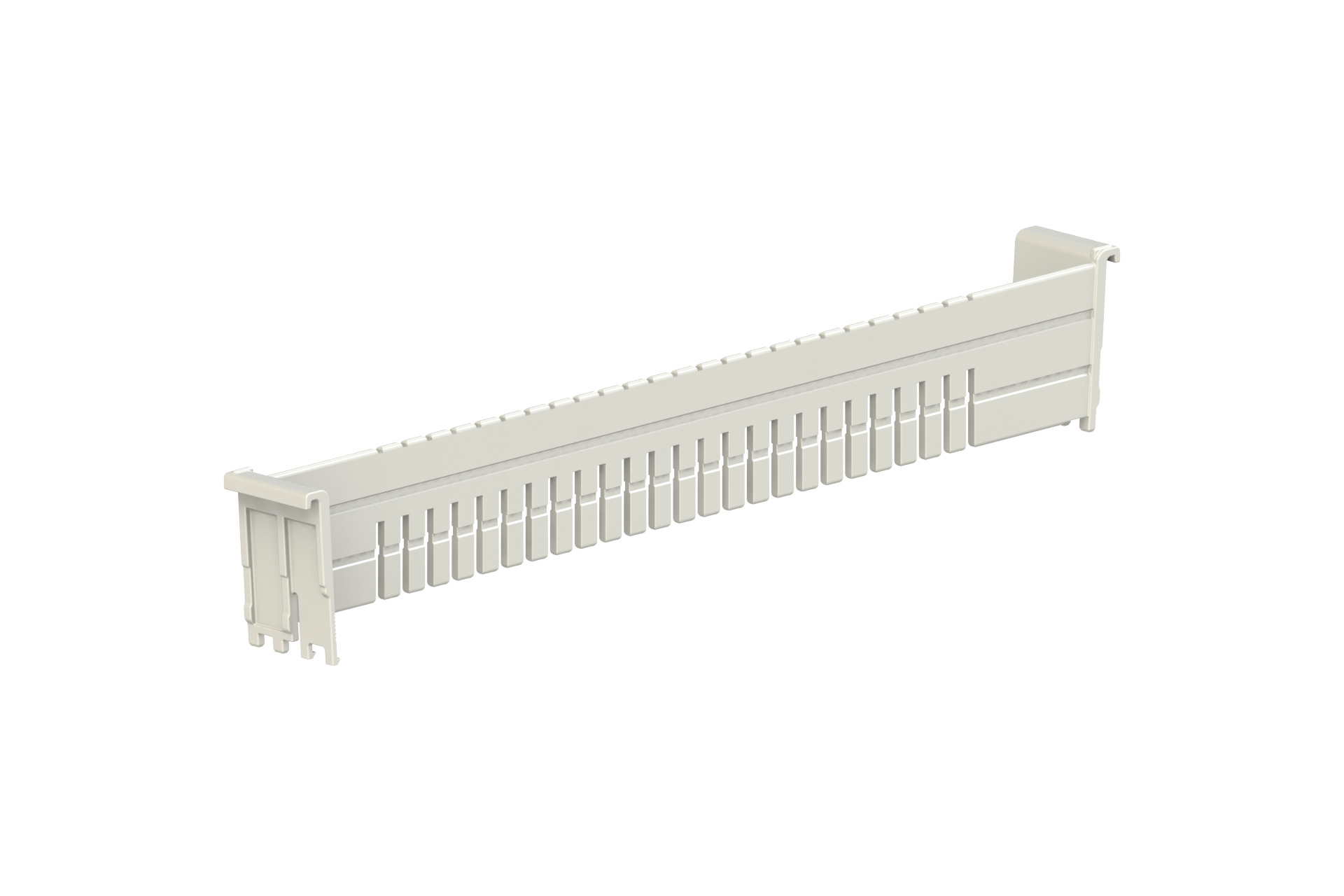

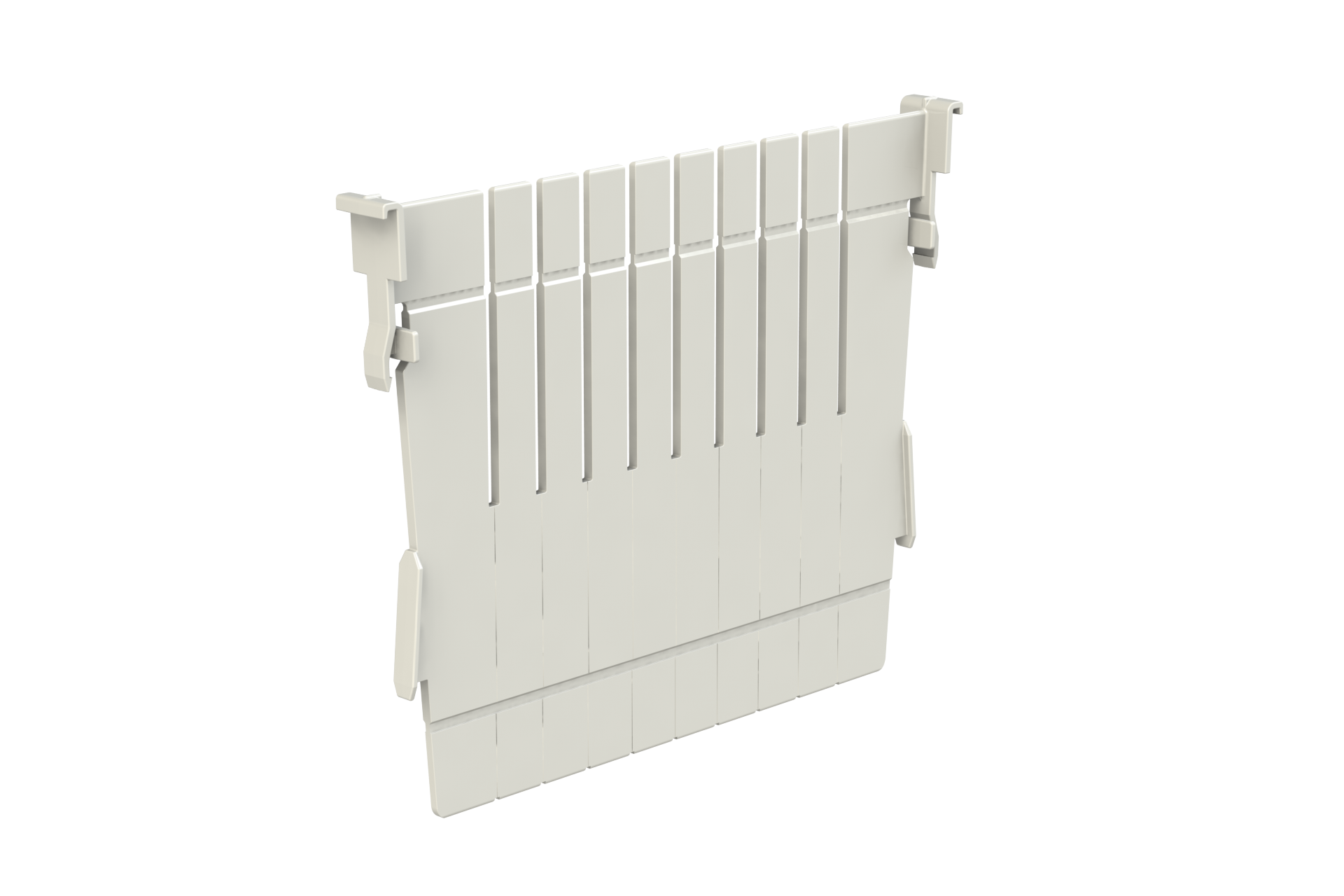

Die am Markt eingeführten Kreuzschlitzteiler werden beim H+H FlexModul® per „ClipOn"-Effekt fest mit dem Modul verbunden – so fest, dass die Unterteilungen auch hoher seitlicher Belastung standhalten, ohne herauszuspringen. In Kombination mit den bewährten Schiebeteilern entsteht so ein Ordnungssystem mit größtmöglichem Platzgewinn und höchster Effizienz bei der Lagerorganisation.

Das Modul im ISO Format ist in zwei Varianten erhältlich – geschlossen oder offen – und lässt sich dank durchdachtem Baukastenprinzip flexibel an unterschiedlichste Lager- und Ordnungsaufgaben anpassen, etwa in Labor, Industrie, Werkstatt oder Medizintechnik.

Ausstattungsmerkmale im Überblick

Verschiedene Höhen verfügbar

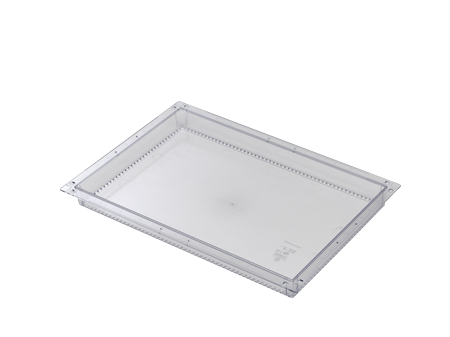

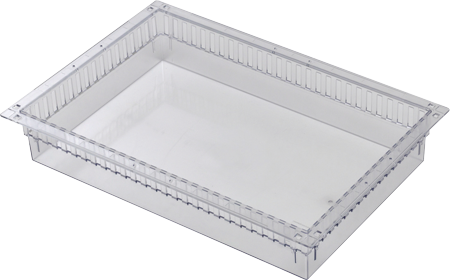

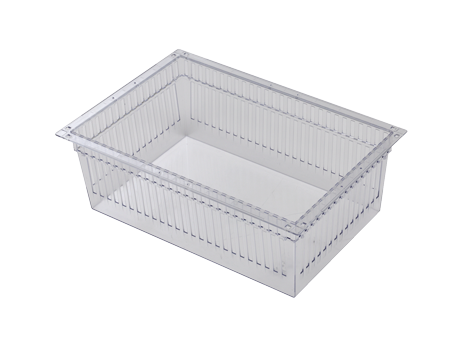

Material: ABS grau, PC transparent oder als rilsanierter Gitterkorb
Fixe Verbindung von Korb und Teiler durch den „ClipOn"-Effekt
Unterteilung individuell an den Lagerartikel anpassbar
Bahnbreite in 10-mm- bzw. 20-mm-Schritten verstellbar
Zusätzliche Beschriftung, z. B. mit Firmenlogo, möglich
Stapelbar für platzsparende Lagerung
Geringes Eigengewicht
Einteiliges Stoppsystem

Welche Anforderungen muss ein Schrank für Module im ISO Format erfüllen?

Laut den Planungsunterlagen von H+H SYSTEM gilt für das lichte Korpusmaß (Breite x Tiefe) des Schranks:

Standard-ISO-Schrank für Module 400 x 600 mm: 418 mm (+2/−0) x mindestens 630 mm
ISO-Quer-Schrank für Module 600 x 400 mm: 618 mm (+2/−0) x mindestens 430 mm

Für die kleineren Halbmodule gelten entsprechend 318 mm (+2/−0) x mindestens 430 mm (Modul 300 x 400 mm) sowie 418 mm (+2/−0) x mindestens 330 mm (Modul 400 x 300 mm). Alle Angaben sind lichte Innenmaße des Schrankkorpus.

Was bedeutet „ISO Format" bei Lager- und Ordnungssystemen?

Als ISO Format bezeichnet man in der Lager- und Betriebstechnik ein einheitliches Grundraster für stapelbare Wannen, Körbe und Tablare – meist auf Basis der Grundfläche 600 x 400 mm sowie deren Teilformate wie 300 x 400 mm. Dieses Rastermaß hat sich herstellerübergreifend als Quasi-Standard etabliert und sorgt dafür, dass Module, Einsätze, Teiler und Zubehör unterschiedlicher Systeme zueinander kompatibel bleiben.

Der praktische Nutzen: Anwender können Regale, Schränke, Wagen und Auszüge mit Modulen im ISO Format frei kombinieren und bei wachsendem oder wechselndem Bedarf flexibel erweitern, ohne die komplette Lagerausstattung austauschen zu müssen. Dank fester Außenmaße bei gleichzeitig frei wählbarer Innenaufteilung – etwa durch Kreuzschlitz- oder Schiebeteiler – lässt sich jedes Modul exakt auf die einzulagernden Artikel zuschneiden. Eingesetzt wird das ISO Format daher branchenübergreifend: in Laboren und der Medizintechnik ebenso wie in Industrie, Handwerk und Werkstätten, überall dort, wo Kleinteile, Instrumente oder Ersatzteile übersichtlich, geschützt und griffbereit gelagert werden müssen.

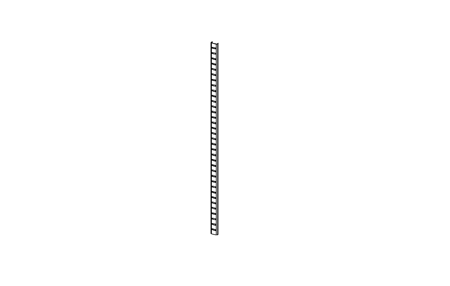

H+H ISO Rasterschiene Länge = 630 mm

BxT = 22x6 mm, Rasterung alle 10 mm, Länge = 630 mm zum Einhängen der Teleskopauszüge Liefereinheit pro Stück

7,90 €

Tipp

H+H FlexModul® ABS grau, 600 x 400 x 100 mm

ISO, grau, Boden geschlossen BxTxH = 600 x 400 x 100 mm Material: ABS grau

Ab 22,00 €
